Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.
|

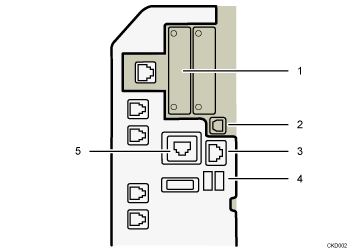

Slot A
Installare in questo slot una scheda di interfaccia opzionale.
Lo slot può accogliere una delle schede di interfaccia seguenti:
Scheda di interfaccia IEEE1284: necessaria se si desidera collegare un cavo IEEE 1284 a questa macchina per la stampa.
Unità interfaccia Wireless LAN: richiesta se si desidera collegare questa macchina a una wireless LAN. Se installata nello Slot A, questa unità consente di collegare la macchina a una wireless LAN IEEE 802.11 a o IEEE 802.11 b/g.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
Porta 10BASE-T/100BASE-TX
Porta per collegare il cavo 10BASE-T o 100BASE-TX
Utilizzare questa interfaccia per collegare la macchina alla rete.
Interfaccia host USB
Porta per collegare il cavo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede, ad una tastiera esterna o a un adattatore Bluetooth.
Porta Gigabit Ethernet (opzionale)
Porta per collegare il cavo 1000BASE-T, 100BASE-TX o 10BASE-T
Utilizzare questa interfaccia per collegare la macchina alla rete.
Lo Slot A può contenere un solo modulo: in questo slot è possibile installare solo una scheda di interfaccia IEEE 1284 o un'unità di interfaccia Wireless LAN alla volta.
La porta Ethernet, la porta Gigabit Ethernet e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente. Se è installata la scheda Gigabit Ethernet, collegare il cavo Ethernet alla porta sulla scheda Gigabit Ethernet. La comunicazione con la macchina non riesce se i cavi sono connessi a entrambe le porte contemporaneamente. Se è installata l'unità di interfaccia Wireless LAN opzionale, è necessario impostare [Tipo LAN] su [Wireless LAN] in [Impost.interfaccia] in [Impost.di Sistema].
L'unità di interfaccia Bluetooth e la scheda Wireless LAN non possono essere usate contemporaneamente.
