Collegamento all'interfaccia Gigabit Ethernet
Precedente
Questa sezione descrive come collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet.
|
Se l'interruttore di alimentazione principale è acceso, spegnerlo.
Utilizzare i seguenti cavi Ethernet.
Se si utilizza 100BASE-TX/10BASE-T:
Cavo UTP (Unshielded Twisted Pair) o cavo STP (Shielded Twisted Pair) di categoria 5 o superiore
Se si utilizza 1000BASE-T:
Cavo UTP (Unshielded Twisted Pair Cable) o cavo STP (Shielded Twisted Pair Cable) di categoria 5e o superiore

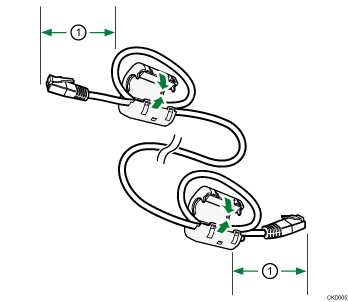

Formare degli anelli da 5 cm (2,1 pollici) (1) dalle estremità dei cavi Ethernet e collegare i nuclei in ferrite inclusi a ogni anello come mostrato.
Accertarsi che l'interruttore di alimentazione principale della macchina sia spento.
Collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet.
Collegare l'altra estremità del cavo di interfaccia Ethernet ad un dispositivo di connessione di rete, come un hub.
Accendere l'interruttore di alimentazione principale della macchina.
Indicatore (arancione)
Quando è in funzione 100BASE-TX, il LED di colore arancione è acceso. Quando è in funzione 10BASE-T o se la macchina non è collegata alla rete, il LED è spento.
Indicatore (verde)
Quando è in funzione 10BASE-T, il LED di colore verde è acceso. Quando è in funzione 100BASE-TX o se la macchina non è collegata alla rete, il LED è spento.
Indicatori (arancione e verde)
I LED sono entrambi accesi quando è in funzione la trasmissione 1000BASE-T.
Utilizzare un cavo di interfaccia Ethernet che supporti la "Velocità Ethernet". Se si seleziona [Selez.automatica] per "Velocità Ethernet", utilizzare un cavo di interfaccia Ethernet che supporti 1000BASE-T.
Per ulteriori dettagli su come accendere l'interruttore principale, vedere le Informazioni sulla macchina.
Per dettagli su come installare il driver della stampante, vedere la Guida all'installazione del driver.
