В этом разделе объясняется, как задавать нестандартный размер при сканировании части оригинала.
Чтобы сканировать часть оригинала, определите размер оригинала (X1 и Y1), начальное положение (X2 и Y2), и область сканирования (X3 и Y3) на поверхности оригинала, а затем эти величины в том же порядке введите в окне настройки нестандартного размера.
Чтобы отобразить окно настройки нестандартного размера, нажмите на кнопки: [Установки сканир.] > [Размер сканирования] > [Нест.разм.] на исходном экране сканера.
Методы измерения различаются в зависимости от расположения оригинала и его ориентации. Дополнительную информацию о процедуре определения размера оригинала (X1 и Y1), начальное положение (X2 и Y2) и области сканирования (X3 и Y3) см. в разделе "Как определить размер".
Введите размеры в соответствии с разделом "Настройки сканирования в окне настройки нестандартного размера".
Как определить размер
Ориентация и расположение оригинала |
Метод измерения для сканирования участка "R" |
|---|---|
В |
|
В |
|
В |
|

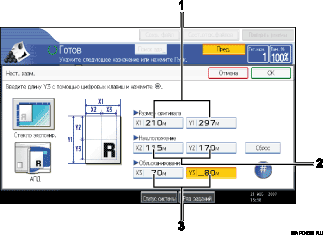

Настройки сканирования в окне настройки нестандартного размера
Размер оригинала (X1 и Y1)
Укажите полный размер оригинала.
Введите действительные значения в [X1] и [Y1]в соответствии с разделом "Как определить размеры", а затем нажмите на клавишу [
].
Начальное положение (X2 и Y2)
Укажите начальное положение сканирования.
Введите действительные значения в [X2] и [Y2] в соответствии с разделом "Как определить размеры", а затем нажмите на клавишу [].
Область сканирования (X3 и Y3)
Укажите размеры желаемой области сканирования.
Введите действительные значения в [X3] и [Y3] в соответствии с разделом "Как определить размеры", а затем нажмите на клавишу [].
При сканировании оригиналов с использованием опции [Нест.разм.] нельзя вводить специальные значения в поля [Размер оригинала] и [Нач.положение]. Чтобы сконфигурировать область сканирования, сначала укажите [Размер сканирования] и [Нач.положение], а затем [Размер оригинала].
 |
 | Copyright (C) 2007 |
ориентации на стекле экспонирования или в АПД.
показана ориентация в АПД.
