В этом разделе приведена информация о выборе нестандартного размера для сканирования всей области оригинала.
Для отображения окна настройки нестандартного размера, нужно нажать на кнопки: [Установки сканир.] > [Размер сканирования] > [Нест. разм.] на исходном экране сканера.
Для объяснения метода указания настроек сканирования в окне настройки нестандартного размера используется следующий оригинал нестандартного размера.
Сканируемый оригинал нестандартного размера

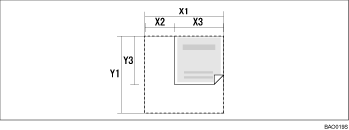

Настройки сканирования в окне настройки нестандартного размера
Размер оригинала (X1 и Y1)
Укажите длину и ширину оригинала.
Введите действительные значения ширины и длины в поля [X1] и [Y1] соответственно, затем нажмите клавишу [
].
Начальное положение (X2 и Y2)
Установите начальное положение в 0 мм (0 дюймов).
Введите "0" для [X2] и [Y2], а затем нажмите на клавишу [].
Область сканирования (X3 и Y3)
Укажите те же значения, что и в оригинале (X1, Y1).
Введите в поля [X3] и [Y3] те же значения, что и в оригинале (X1 и Y1 соответственно), а затем нажмите на клавишу [].
Для X1 и Y1 вы можете указать 140 мм (5,5 дюймов) или более.
Чтобы сканировать оригинал, размер которого меньше 140 мм (5,5 дюймов), сконфигурируйте параметры так, как если бы вы сканировали оригинал, размер которого больше 140 мм (5,5 дюймов). Например: чтобы сканировать этикетку компакт-диска на стекло экспонирования, укажите X1
X3 и Y1Y3 в соответствии с нижеприведенной диаграммой. Для получения подробной информации о процедурах сканирования см. "Процедура настройки нестандартного размера при сканировании части оригинала".
 |
