Vue avant

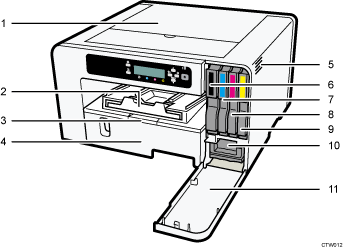

illustration de l'appareil avec légendes numérotées

  1. Capot supérieur

    Normalement, gardez ce capot fermé. Si vous ne parvenez pas à localiser un incident papier ou si vous n'arrivez pas à retirer facilement le papier bloqué, vous pouvez vérifier l'état du papier par le dessus de l'appareil.

  2. Rampe de sortie

    Les impressions sont distribuées sur la rampe de sortie.

    Allongez cette rampe lorsque vous imprimez en grande quantité pour éviter toute chute de papier.

  3. Extension du capot du magasin (SG 7100DN)

    Sortez ce capot lors de l'utilisation de l'extension du magasin afin d'éviter que la poussière ne se dépose sur le magasin.

    Ne tirez pas sur ce capot si vous n'utilisez pas l'extension.

  4. Magasin 1

    Chargez le papier ici.

    Icône Région B (principalement l'Amérique du Nord)

    Si vous souhaitez imprimer sur du papier d'un format supérieur à A4 ou Letter, tirez sur l'extension du magasin.

  5. Aération

    Un système d'aération empêche la surchauffe de l'appareil. Évitez de bloquer les orifices d'aération. Si l'intérieur de l'appareil est soumis à des températures élevées, il risque de tomber en panne.

  6. Cartouche d'impression (noire)

  7. Cartouche d'impression (cyan)

  8. Cartouche d'impression (magenta)

  9. Cartouche d'impression (jaune)

  10. Unité réceptacle d'encre

  11. Capot avant droit

    Normalement, gardez ce capot fermé. Ouvrez ce capot uniquement lorsque vous devez installer ou remplacer la cartouche d'impression ou l'unité réceptacle d'encre.
