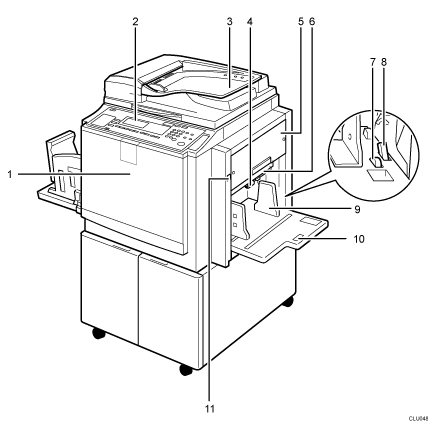

Exterior de la máquina

Tapa frontal

Abra esta tapa para acceder al interior de la máquina.

Panel de mandos

Los controles e indicadores del operador se encuentran aquí. Para obtener más información, consulte Panel de mandos.

Tapa del cristal de exposición (opcional) o ADF (opcional)

(Esta ilustración muestra el ADF.)

Baje la tapa del cristal de exposición o el ADF sobre los originales colocados en el cristal de exposición.

Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

Palanca de presión del rodillo de alimentación

Utilice esta palanca para ajustar la presión de contacto del rodillo de alimentación de papel de acuerdo con el grosor del papel.

Bandeja máster

Abra esta bandeja para sustituir la bobina máster o eliminar un atasco.

Baje la bandeja máster

Tire de esta bandeja para eliminar un atasco.

Dial de ajuste lateral de la bandeja

Utilice este ajuste para desplazar lateralmente la bandeja de alimentación de papel.

Palanca de bloqueo de las placas laterales de alimentación de papel

Utilice esta palanca para bloquear o desbloquear las placas laterales de alimentación del papel.

Placas laterales de alimentación de papel

Utilice estas placas para impedir que el papel se incline.

Bandeja de alimentación del papel

Cargue el papel en esta bandeja para imprimir.

Tecla de descenso de la bandeja de alimentación de papel

Púlsela para bajar la bandeja de alimentación del papel.
